一、產品概述

太陽能集熱產品的測試必須以水做介質才能實現,因此系統對水源的要求極其嚴格,任何時刻必須向檢測產品提供恒溫恒壓的水源,普通的自來水無法滿足要求, 為此陽光公司開發出TRM-HY2型太陽能試驗供水系統,符合太陽能產品國家標準要求,可以實現太陽能熱水系統熱性能,耐壓，內外熱沖擊，雨淋等項測試用水需求,適合廣大檢測中心使用。

二、系統組成

  1、TRM-CSX1恒溫儲水箱

  2、MYA-12F冷水機組

  3、ISR20-160水泵

  4、HY2-KZ 自動控制器

  5、管路連接運行防凍系統

三、技術指標

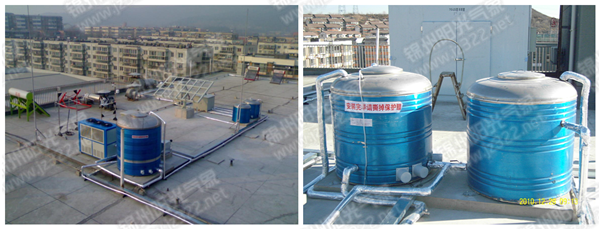

1. TRM-CSX1恒溫儲水箱

在集熱器測試時，試驗要求用水儲于水箱內，由控溫裝置將水溫調到要求溫度，循環系統保證各點溫度一致，滿足實驗要求，水箱尺寸可根據實驗數量而定，兩臺儲水箱交替循環使用，提高實驗效率，節約用水資源。
   a．材 料：304不銹鋼材質（食品級飲用標準）；
   b．結構尺寸：圓型水箱，雙層保溫結構，聚氨酯保溫材料與水箱一體成型。內桶厚度：0.8mm，外桶厚度：0.5mm(尺寸可根據要求定制)。
   c．容 量： 3m³ 。
   d．水溫電加熱器： 功率：4 路×3KW； 交流220V。
   e.壓力式水位傳感器: 水位輸出信號：4～20MA；量程:0～2米。
   f. 上下水接口： 電磁閥控制水路輸出3路。

2. MYA-12F冷水機組
    a.制冷量: 31.2KW 輸入功率: 11.2kw 壓縮機類型: 全封閉高能效渦旋式
    b.壓縮機功率: 9kw 水泵功率:1.1kw 水泵揚程:24米
    c.水箱容積:200L 接管尺寸:DN40 風量:12000m3/h
    e.冷凍水流量:6 m3/h 蒸發器形式: 水箱式/不銹鋼板式
    f.機組重量:550KG 外形尺寸:1550*750*1400
    g.保護裝置: 高低壓、過載、防凍、延時、超溫、水流保護

3. 水泵：為滿足試驗要求,選用大容量的供水泵，壓力穩定，揚程較高。由于水泵工作于室外，必須裝有防雨罩，才能保證系統的安全工作。

4 .HY2-KZ 自動控制器：是供水系統的控制中心，實現對水位，壓力，制冷，制熱，水泵的自動控制。采用微機控制技術，檢測溫度通道：5路，狀態通道：3路，流量：1路，壓力:1路。控制通道：（水泵，加熱器，制冷機組，電磁閥等），測量數據自動存儲。
      a.溫度控制范圍：5℃～60℃,精度：±3℃。
      b.流量控制范圍：0～3m3/h，精度：＜1%。
      c.壓力控制范圍：0～2.5MPA，精度：＜50Pa。
      d.水箱水位:0---2米 精度: 0.05米。
      e.供 電 電 壓: 220V（±10%），50Hz(±2%),功率:25KW。
      f.強大網絡通訊功能:(配備無線GPRS模塊可與"太陽能資源監測網"數據共享)

該系統支持有線（標準RS232/RS485/RJ45通訊接口）和無線（GSM/GPRS/CDMA）兩種通訊方式。有線通訊方式，距離可達1000米，實時傳送采集數據. 數據采集器選用高性能微處理器為主控CPU，大容量數據存儲器，可連續存儲數據6000條以上，數據采樣率高于0.5秒/通道，工業控制標準設計，便攜式防震結構，大屏幕漢字液晶顯示屏，輕觸薄膜按鍵，操作簡單,適合在惡劣工業環境使用。

5.管路連接運行防凍系統
    a.水路系統：所有上水和回水及管件使用PPR材質，日豐品牌，管件、閥門等采用日豐品牌或更優品牌，管路必須到底零泄漏。
    b.管路全部裝有電加熱保溫裝置，管路溫度低于3℃自動加熱，保證管路內介質不結凍。
    c.管路加熱材料為電伴熱帶,貼附所有管路配件，再加保溫棉纏繞封閉，外層加PVC防護套管保護管路永久耐用，長度根據實際現場訂制。
    d.管路溫度控制器 設有4路溫度傳感器，裝于管路內，低于設定值，自動啟動加熱帶,進行恒溫加熱,超溫自動報警，并停止加熱。控制器可與微機連接,實現網絡控制，夏季可以停止該功能，冬季北方地區必須啟動此項功能，防止凍壞整個系統、該系統可保證冬季測試運行。

6.現場環境:室內外場地:3米*2米； 上下自來水； 電源:AC220V 25KW。
